안전한 면도기- 베임 및 상처를 방지하는 효과

일반적으로 면도기는 얼굴의 잔털이나 수염, 구레나룻 등의 체모를 깎아주기 위한 미용기구의 일종이다.



이러한 면도기는 크게 파지를 위한 그립과 피부에 접촉되어 면도를 행하는 블레이드 헤드로 구성되며, 보통 손잡이와 블레이드 헤드는 일체형 또는 착탈식으로 이루어진다.



그리고, 상기 블레이드 헤드에는 예리한 절단 엣지가 구비된 블레이드가 보통 2개 이상 장착되어 있으며, 길게 자란 체모를 1개의 블레이드가 일차로 깎아준 후, 나머지 블레이드가 한번 깎여진 체모를 더욱 짧게 깎아주어 말끔한 상태를 유지하게 된다.



한편, 블레이드의 절단 엣지는 말끔한 면도를 제공하기 위해 피부와 마주하는 블레이드 헤드의 평면에 대해 일부 돌출되도록 형성되나, 이와 같이 돌출된 블레이드는 사용자의 부주의로 인한 상처 및 베임이 발생할 수 있었다.



이와 같은 블레이드에 의한 베임 및 상처를 방지하기 위해 블레이드 헤드에 부착되는 분리형 커버가 제안되었으나, 이는 커버의 분리 및 부착에 의한 번거로움은 물론 사용 후 커버를 분실하는 경우가 자주 발생하였다.





실용신안 기술 설명



본 고안은 전술한 종래의 제반 문제점을 해결하기 위하여 안출된 것으로, 본 고안의 목적은 면도기의 보관중에 블레이드에 의한 베임 및 상처를 방지하는 안전 면도기를 제공하는데 있다.



또한, 본 고안의 다른 목적은 면도기의 사용 유무에 따라 블레이드의 노출과 숨김이 용이하여 편리성 및 상품성이 향상되는 안전 면도기를 제공하는데 있다.



상기와 같은 목적을 달성하기 위한 본 고안의 안전 면도기는, 둘 이상의 블레이드가 부착되는 블레이드 헤드와,상기 블레이드 헤드와 일체형 또는 착탈식으로 이루어지는 그립으로 구성되는 면도기 본체; 및 상기 블레이드 헤드에 설치되며 상기 블레이드를 노출 또는 덮도록 형성되는 슬라이딩 커버;를 포함하는 것을 특징으로 한다.



또한, 상기 슬라이딩 커버는 블레이드에 대응되는 덮개가 둘 이상 형성되며, 상기 덮개의 양측으로 절곡되며 블 레이드 헤드로부터 슬라이딩 커버의 이동을 안내하는 지지부가 형성되는 것이 바람직하다.



그리고, 상기 블레이드 헤드와 슬라이딩 커버 중 하나에는 가이드홈이 형성되며, 상기 가이드홈이 형성되지 않은 상기 블레이드 헤드와 슬라이딩 커버 중 다른 하나에는 상기 가이드홈에 대응되는 가이드가 돌출 형성되는 것이 바람직하다.



한편, 상기 슬라이딩 커버는 블레이드 헤드의 외측을 감싸도록 설치되는 것이 바람직하다.



또한, 상기 슬라이딩 커버의 지지부는 블레이드 헤드의 정면에 설치되되, 상기블레이드 헤드의 양측 테두리에는 슬라이딩 커버의 지지부가 삽입되는 개구부가 형성되는 것이 바람직하다.



그리고, 상기 블레이드 헤드를 측면에서 바라볼 때, 상기 가이드홈은 상단에서 하단으로 갈수록 블레이드쪽으로 경사지게 형성되는 것이 바람직하다.



한편, 상기 블레이드 헤드에는 상기 덮개가 삽입되는 리세스부가 형성되는 것이 바람직하다.



또한, 상기 블레이드 헤드와 슬라이딩 커버 중 하나에는 걸림홈이 형성되며, 상기 걸림홈이 형성되지 않은 상기 블레이드 헤드와 슬라이딩 커버 중 다른 하나에는 걸림구가 돌출 형성되는 것이 바람직하다.



그리고, 상기 슬라이딩 커버에는 파지돌기 또는 손잡이가 형성되는 것이 바람직하다.



이하, 본 고안의 바람직한 실시 예를 첨부된 도면을 참조하여 상세하게 설명한다.

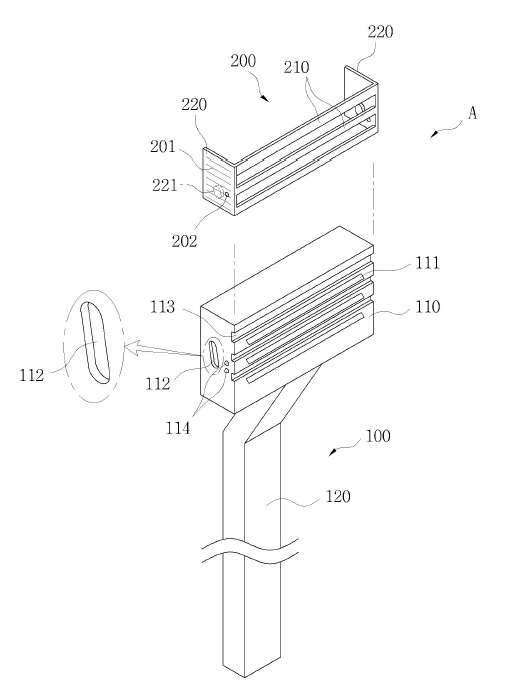

1은 본 고안의 제1실시예에 따른 안전 면도기를 분해 도시한 사시도이고, 2는 도 1의 안전 면도기의 작동상태를 도시한 사시도이며, 3은 본 고안의 제2실시예에 따른 안전 면도기를 분해 도시한 사시도이고, 4는 도 3의 안전 면도기의 작동상태를 도시한 사시도이다.



[1실시예]

1 내지 도 2에 도시한 바와 같이,

1)






2)






본 고안의 제1실시예에 따른 안전 면도기(A), 둘 이상의 블레이드(111)가 부착되는 블레이드 헤드(110), 상기 블레이드 헤드(110)와 연결된 그립(120)으로 구성되는 면도기 본체(100) 및 상기 블레이드 헤드(110)에 설치되며 상기 블레이드(111)를 노출 또는 덮도록 형성되는 슬라이딩 커버(200)로 구성된다.



먼저, 상기 블레이드(111)는 예리한 절단 엣지가 형성되어 길게 자란 체모를 깍아준다.



이러한 블레이드(111)는 블레이드 헤드(110)의 전면에 대해 노출 길이를 달리하여 고정될 수 있다.



더욱 상세하게는, 상기 블레이드(111)는 블레이드 헤드(110)의 전면과 동일선상에 위치하는 중립 노출, 블레이드 헤드(110)의 전면으로 돌출되는 포지티브 노출 및 블레이드 헤드(110)의 전면보다 내측에 위치하는 네게티브 노출 등으로 고정된다.



또한, 상기 슬라이딩 커버(200)는 둘 이상의 블레이드(111)에 각각 대응되는 덮개(210)가 둘 이상 형성되며, 상기 덮개(210)의 양측으로 절곡된 지지부(220)가 형성된다. , 상기 슬라이딩 커버(200) ''자로 형성된다.



그리고, 상기 블레이드 헤드(110)에는 가이드홈(112)이 형성되며, 상기 슬라이딩 커버(200)에는 상기 가이드홈(112)에 대응되는 가이드(221)가 돌출하여 형성된다. 이때, 상기 가이드(221)는 지지부(220)의 내측에 상기 가 이드홈(112)과 대면하게 형성된다.



여기서, 상기 가이드홈(112)은 슬라이딩 커버(200)에 형성되고, 상기 가이드(221)는 블레이드 헤드(100)에 형성되어도 무방하다.



한편, 상기 슬라이딩 커버(200)는 도 1과 같이 블레이드 헤드(110)의 외측을 감싸도록 설치된다.

1)






이를 위해서 상기 슬라이딩 커버(200)는 탄성을 가지는 소재로 형성되는 것이 바람직하다.



또한, 상기 블레이드 헤드(110)의 측면에서 바라볼 때, 상기 가이드홈(112)은 상부에서 하부로 갈수록 블레이드 (111)가 설치된 방향으로 근접하도록 경사지게 형성된다.



그리고, 상기 블레이드 헤드(110)에는 상기 덮개(210)에 대응되는 리세스부(113)가 형성되며, 상기 리세스부(113)는 덮개(210)의 두께에 대응되는 깊이로 형성된다.



이와 같이 구성되는 가이드홈(112) 및 리세스부(113)에 의해 본 고안의 안전 면도기로 면도시에 덮개(210)와 피부의 접촉을 최대한 방지하는 것이다.



이에 더해, 상기 슬라이딩 커버(200)의 지지부(220) 외측면에는 파지돌기(201)가 형성되어 파지 및 슬라이딩 커버(200)의 이동시의 미끄럼을 방지한다. 한편, 상기 파지돌기(201) 외에도 돌출된 손잡이(미도시)가 슬라이딩 커버(200)의 지지부(220) 또는 위쪽 덮개(210) 등에 형성되어도 무방함을 밝혀둔다.



또한, 상기 블레이드 헤드(110)의 측면에는 걸림홈(114)이 형성되며, 상기 슬라이딩 커버(200)의 측면 내측에는 걸림홈(114)에 대응되는 걸림구(202)가 형성된다.



상기 걸림홈(114)은 상,하로 2개 형성되어 걸림구(202)의 삽입과 이탈에 의해 슬라이딩 커버(200)의 열림과 닫힌 상태를 유지하는 것이다.



여기서, 상기 걸림홈(114)은 슬라이딩 커버(200)에 형성되고, 상기 걸림구(202)는 블레이드 헤드(100)에 형성되어도 무방하다.



따라서, 이와 같이 구성된 안전 면도기(A)는 보관중에 블레이드(111)의 전면을 슬라이딩 커버(200)에 의해 덮으므로 베임 및 상처를 방지하게 된다. 이에 더해, 종래기술과 달리 슬라이딩 커버(200)의 분실이 방지된다.



이하, 본 고안에 따른 안전 면도기의 제2실시예를 설명함에 있어 본 고안의 제1실시예와 동일한 구성과 기능을 갖는 구성에 대해서는 동일한 구성부호를 사용하여 자세한 설명은 생략하며 차이점만 기술한다.



[2실시예]

3 내지 도 4에 도시한 바와 같이,

3)





 4)




본 고안의 제2실시예에 따른 안전 면도기(A), 둘 이상의 블레이드(111)가 부착되는 블레이드 헤드(110), 상기 블레이드 헤드(110)와 일체형 또는 착탈식으로 이루어지는 그립(120)으로 구성되는 면도기 본체(100) 및 상기 블레이드 헤드(110)에 설치되며 상기 블레이드(111)를 노출 또는 덮도록 형성되는 슬라이딩 커버(200)로 구성된다.



또한, 상기 슬라이딩 커버(200)는 둘 이상의 블레이드(111)에 각각 대응되는 덮개(210)가 둘 이상 형성되며, 상기 덮개(210)의 양측으로 절곡된 지지부(220)가 형성된다. , 상기 슬라이딩 커버(200) ''자로 형성된다.



그리고, 상기 슬라이딩 커버(200)의 지지부(220)는 블레이드(111)의 양측 단부를 벗어나 블레이드 헤드(110)의 양측 테두리 내측에 삽입 설치되며, 상기 블레이드 헤드(110)의 양측 테두리에는 슬라이딩 커버(200)의 지지부(220)가 삽입되는 개구부(205)가 형성된다.



덧붙여, 상기 블레이드 헤드(110)의 측면에는 가이드홈(112)이 형성되며, 상기 슬라이딩 커버(200)에는 상기 가이드홈(112)에 대응되는 가이드(221)가 돌출되게 형성된다. 이때, 상기 가이드(221)는 지지부(220)의 바깥 측면에 상기 가이드홈(112)과 대면하게 형성된다.



그리고, 상기 가이드(221)의 표면에는 파지돌기(201)가 형성되어 파지 또는 슬라이딩 커버(200)의 이동시의 미끄럼을 방지한다.



또한, 상기 블레이드 헤드(110)의 측면에는 걸림홈(114)이 형성되며, 상기 슬라이딩 커버(200)의 측면 외측에는 걸림홈(114)에 대향하는 위치에 걸림구(202)가 돌출 형성된다.



여기서, 상기 걸림홈(114)은 슬라이딩 커버(200)에 형성되고, 상기 걸림구(202)는 블레이드 헤드(100)에 형성되어도 무방하다.



이상, 본 고안의 바람직한 실시 예에 대하여 상세히 설명하였으나, 본 고안의 기술적 범위는 전술한 실시 예에 한정되지 않고 실용신안등록청구범위에 의하여 해석되어야 할 것이다. 이때, 이 기술분야에서 통상의 지식을 습득한 자라면, 본 고안의 범위에서 벗어나지 않으면서도 많은 수정과 변형이 가능함을 고려해야 할 것이다.



예를 들어, 하기 도면에서는 블레이드 헤드(110)와 그립(120)이 일체형으로 형성된것으로 도시하였지만 이를 특별히 한정하는 것은 아니며 블레이드 헤드(110)와 그립(120)이 착탈식으로 구성되는 것도 가능하다.


본 고안에 따른 안전 면도기에 따르면, 면도기의 보관중에 블레이드의 전면을 슬라이딩 커버에 의해 덮으므로 베임 및 상처를 방지하는 효과가 있다.



또한, 슬라이딩 커버의 이동에 의해 블레이드의 노출과 숨김이 용이하여 편리성 및 상품성이 향상된다.



이에 더해, 종래기술과 달리 슬라이딩 커버의 분실이 방지되는 부수적인 효과가 있다.


고안자:
정지만

대리인: 특허법인 정직과 특허



실용신안 등록번호

20-0448495-0000





표시번호



1

출원 연월일 :

2009 08 31

출 원 번 호 :

20-2009-0011405

공고 연월일 :

2010 04 21

공 고 번 호 :

등록결정(심결)연월일 :

2010 01 11

청구범위의 항수 :

8

유 별 :

B26B 21/22

등록의 구분 :

고안의 명칭 :

안전 면도기

존속기간(예정)만료일 :

2019 08 31

2010 04 09일 등록





순위번호



1

(등록권리자)

정지만

경기도 수원시 장안구 파장천로**번길 **, *** (파장동, 새롬빌)

2010 04 09일 등록
